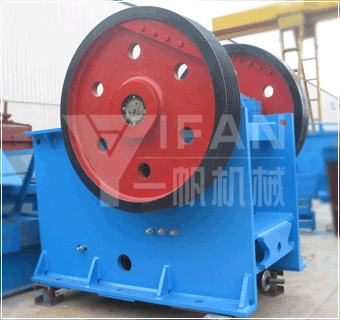

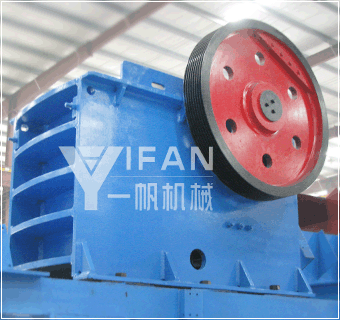

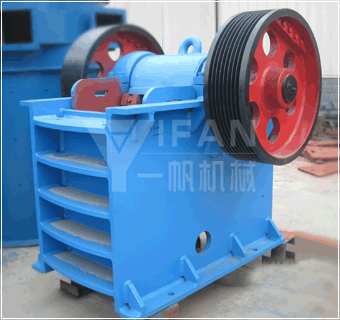

顎式破碎機

產品介紹

      鄭州一帆機械設備有限公司（由山德技術（北京）有限公司控股）作為國內領先的破碎篩分設備成套設備制造商及骨料加工全面方案提供者，潛心研究出的一種高效，節能的破碎設備。其中大中型顎式破碎機是我公司的拳頭產品之一，尤其在設計和生產大型顎式破碎機方面，在國內外已處于絕對領先水平。

顎式破碎機(顎破)的用途:
     PE、PEX系列顎式破碎機為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。PE系列用于粗破，PEX系列用于中、細破。

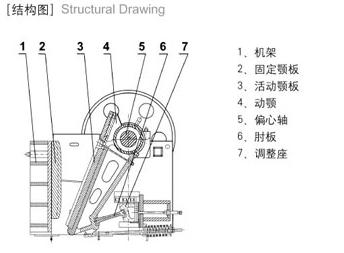

顎式破碎機結構組成：
    顎破的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

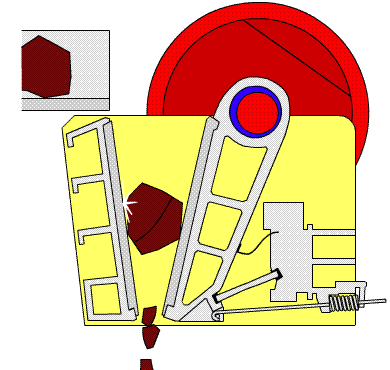

顎式破碎機工作原理：

     PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。



性能特點

1.結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大。
2.破碎腔深而且無死區，提高了進料能力與產量；
3.其破碎比大，產品粒度均勻；
4.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
5.潤滑系統安全可靠，部件更換方便，保養工作量小；
6.結構簡單，工作可靠，運營費用低。
7.設備節能：單機節能15%～30%，系統節能一倍以上；
8.排料口調整范圍大，可滿足不同用戶的要求；
9.噪音低，粉塵少。

結構特點：
采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。主要適用破碎大、中、小型石塊和相應的物體。

技術參數

PE、PEX系列顎式破碎機主要技術參數 :

型號規格	進料口尺寸( ㎜ )	最大給料粒( ㎜ )	排料口調整范( ㎜ )	處理能力（m3/h）	電機（Kw）	重量（t）
PE-400×600	400×600	340	40-100	10-35	30	6.1
PE-500×750	500×750	425	50-100	25-60	55	10.5
PE-600×900	600×900	500	65-180	30-85	55-75	14.8
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	28.3
PE-870×1060	870×1060	750	170-270	145-235	90-110	28.45
PE-900×1060	900×1060	780	200-290	170-250	90-110	28.65
PE-900×1200	900×1200	780	95-225	100-240	110-132	45.2
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	45.7
PE-1200×1500	1200×1500	1020	150-300	250-500	160	89
PEX-150×750	150×750	120	10-100	5-16	15	2.53
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11.4

注：處理能力為加工中硬物料、破碎物料松散密度為1.6*10³Kg/m³時的數據。

外形尺寸（mm）：

型號規格	A	B	C	D	E	F	G
PE-250×400	1450	1315	1300	930	220	750	220
PE-400×600	1710	1680	1640	1040	1125	965	285
PE-500×750	2190	1925	1870	1260	1200	1370	435
PE-600×900	2510	1875	2300	1400	1505	1640	540
PE-750×1060	2910	2585	2600	1720	1945	2030	666
PE-800×1060	2960	2585	2600	1720	1945	2080	666
PE-870×1060	3030	2585	2600	1720	1945	2080	666
PE-900×1060	3060	2585	2600	1720	1945	2080	666
PE-900×1200	3530	3000	3035	1825	2290	2255	830
PE-1000×1200	3630	3000	3035	1825	2290	2355	830
PE-1200×1500	4620	3190	3555	2180	2410	3040	1105
PEX-150×750	1145	1565	1040	1155	470	590	195
PEX-250×1000	1795	1995	1380	1460	850	935	360
PEX-250×1200	1805	2210	1430	1625	850	905	360
PEX-300×1300	2135	2325	1725	1780	1020	1170	435
